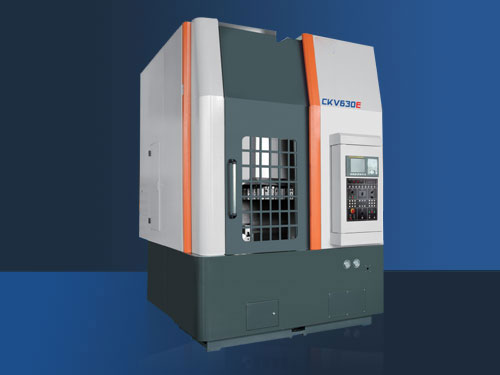

CKV500-800系列数控立式车床


产品特点


高刚性高效率高精度维护简单
高密度铸铁,整体式底座,大截面横梁及立 柱,进口滚柱导轨,有效保证机床刚性。

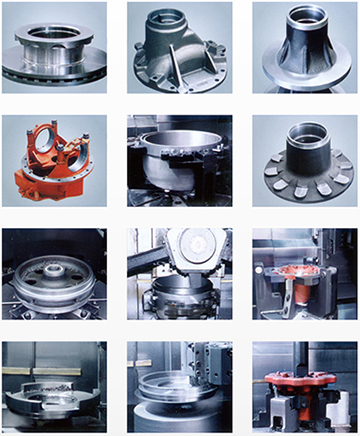

伺服主轴,宽广的调速范围。进给轴高 速位移,丰富的自动化刀塔配置,整体 式防护并可选配自动门,选配机器人接 口,可方便联组成自动化生产线,特别 适合汽车,轴承,发动机,电梯等大批 量生产的行业。整体式主轴单元,回转精度 高;进口滚柱直线导轨,预拉 式丝杆支承,兼顾切削刚性及 定位精度。主轴单元及丝杆支承单元免维护。液压 系统的调整直接在正面门后。


刀塔形式

1570777757.jpgA型刀塔
采用端齿盘定位,能承受很大的 切削力,重复定位精度0.005。 换刀时间短,允许装直径粗的刀 杆,加高厚度尺寸较大的零件刚 性更好。
1570777972.jpgE型刀塔
刀位多,液压换刀及锁刀,刚性好;端 齿盘定位,重复定位精度0.003;具有就 近换刀功能,换刀速度快。比较适合于 扁平类零件加工。
1570778016.jpgV.D.I刀塔
在E型刀塔基础上具备了钻攻铣等动力刀 具功能,配合主轴的C轴控制,使机床具 备车、钻、攻、铣一体功能,可减少工 件上下料时间,减少重复定位误差,节约物流空间。

加工行程

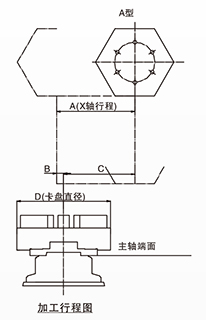

 A型刀塔
 1570778079.jpg机型ABCDCKV500A37040330381CKV630A44040400533.4CKV800A59040550609.6
机型ABCCKV500A500600600CKV630A530700780CKV800A8008001000
  E型刀塔
1570778200.jpg机型ABCDCKV500E37040330381CKV630E44040400533.4CKV800E59040550609.6

机型ABCCKV500E500600600CKV630E530700780CKV800E8008001000
  E+C (V.D.L)型刀塔
 2015115112314955.jpg机型ABCDCKV500E+C37040330381CKV630+C44040400533.4CKV800+C59040550609.6

机型ABCCKV500E+C500600600CKV630E+C530700780CKV800E+C8008001000

主要规格参数


参数名称单位CKV500ACKV500EKV500E+CCKV630ACKV630E
床身上最大回转直径mm600600600780780
最大切削高度mm600600600700700
床身上最大回转直径mm500500500630630
主轴主轴转速范围r/min50-150050-150050-150050-75050-750
主轴输出扭矩N.m750750750780780
主电机输出功率连续/30分钟KW22/3022/3022/3022/3022/30
卡盘直径inch1515152121
X轴快移速度m/min1212121010
Z轴快移速度m/min1212121010
X轴行程mm330330330400400
Z轴行程mm600600600700700
加工精度
IT6-IT7IT6-IT7IT6-IT7IT6-IT7IT6-IT7
加工工件表面精糙
Ra1.6Ra1.6Ra1.6Ra1.6Ra1.6
定位精度X 轴mm0.0180.0180.0180.0180.018
Z 轴mm0.0200.0200.0200.0200.020
重复定位精度X 轴mm0.0060.0060.0060.0060.006
Z 轴mm0.0080.0080.0080.0080.008
标准刀架形式
立式6工位卧式8工位卧式8工位动力刀座立式6工位卧式8工位
机床重重kg80008000820090009000
机床外形(长*宽*高)mm3200*2000*300032 00*2000*300032 00*2000*30003600*2300*31003600*2300*3100



参数名称单位CKV630E+CCKV800ACKV800ECKV800E+C
床身上最大回转直径mm780100010001000
最大切削高度mm700800800800
床身上最大回转直径mm630800800800
主轴主轴转速范围r/min50-75050-75050-75050-750
主轴输出扭矩N.m780180018001800
主电机输出功率连续/30分钟KW22/3030/3730/3730/37
卡盘直径inch21242424
X轴快移速度m/min10101010
Z轴快移速度m/min10101010
X轴行程mm400550550550
Z轴行程mm700800800800
加工精度
IT6-IT7IT6-IT7IT6-IT7IT6-IT7
加工工件表面精糙
Ra1.6Ra1.6Ra1.6Ra1.6
定位精度X 轴mm0.0180.0180.0180.018
Z 轴mm0.0200.0200.0200.020
重复定位精度X 轴mm0.0060.00750.00750.0075
Z 轴mm0.0080.0150.0150.015
标准刀架形式
卧式8工位动力刀座立式6工位卧式8/10工位卧式8/10工位动力刀座
机床重重kg9500120001200012500
机床外形(长*宽*高)mm3600*2300*31003800*2500*35003800*2500*35003800*2500*3500
