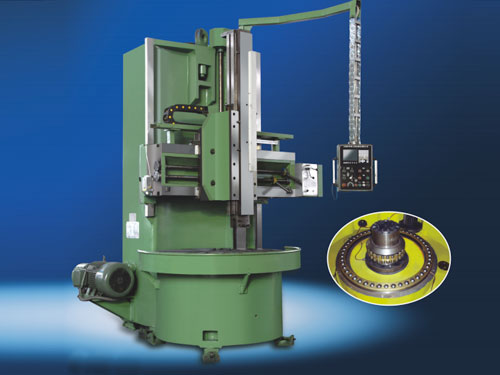

C51系列单柱立式车床


产品特点
  • 我公司本着“造傻瓜机床”的理念,功提高机床精度,降低操作保养难度,及提高机床精度稳定性出发,对原CA51系列单柱立车做了重大改进,保留原系列机床刚性好的有点,映入数控立车的工作台结构和PLC控制技术,改进后的主要特点如下:

  • 1、采用全功能数控立车的高精度带预载荷滚动导轨工作台结构,其优点如下:
    ①回转精度高:回转精度可以比原先的结构提高50%
    ②承载能力大:工作台承载可达到8吨。
    ③免维护:滚动轴承结构只需简单的喷淋润滑,又避免了传统机床易造成动静压导轨拉毛等设备事故的弊端,降低了用户在机床保有阶段的成本。

  • 2、将转阀变速改为PLC控制电磁阀变速(与C5225立车相同),变速更可靠方便。

  • 3、滑动副全部粘贴井口导轨软带,摩擦系数小,进给无爬行,延长了导轨的实用寿命。

  • 4、丰富的铲平系列:留到架方滑枕及五工位刀台型、立柱可加高、方滑枕行程可加长、加工电机刻体专用型、可加装数显。

  • 5、采用欧姆龙可编程序控制器控制,电器原件采用施奈德或西门子,稳定可靠。

主要规格参数
参数名称
单位
C5112G×H/5
C5116G×H/8
C5120G×H/10
C5123G×H/10
最大车削直径
mm
1250
1600
2000
2300
工作台直径
mm
1010
1400
1800
2000
最大工件高度H
mm
1000/1250/1400
1000/1400/1600
1250/1600/1800
1250/1600/1800
最大工件重量
t
5
8
10
10
垂直刀架最大切削力
kn
20
25
25
25
侧刀架最大切削力
kn
20
20
20
20
工作台最大扭矩
kn.m
17.5
25
32
32
工作台转速范围
r/min
6.3-200
5-160
2.5-125
2.5-125
垂直刀架搬度极限

±30
±30
±30
±30
刀架进给量范围(12级)
mm/min
0.8-86
0.8-86
0.8-86
0.8-86
横梁行程
mm
650/830/1050
650/1050/1250
900/1250/1450
900/1250/1450
横梁移动速度
mm/min
440
440
440
440
垂直刀架水平行程
mm
650
800
1050
1200
垂直刀架滑枕行程
mm
650
800/1000
800/1000
800/1000
侧刀架滑枕水平行程
mm
500
630
630
630
侧刀架垂直行程
mm
970
980
1180
1180
刀架快速移动速度
mm/min
1800
1800
1800
1800
刀杆截面高度
mm
40
40
40
40
主电动机功率
Kw
22
30
37
37
机床外形尺寸(长*宽*高)
cm
236*247*358
283*287*387
321*405*420
341*405*420
机床重量
t
8.3/8.6/8.9
12.6/13.8/14.1
17.5/18.6/19.5
18/19.1/20.6
备注
刀架可选装国产或进口数显
技术参数左边第一列数值为标准型产品
