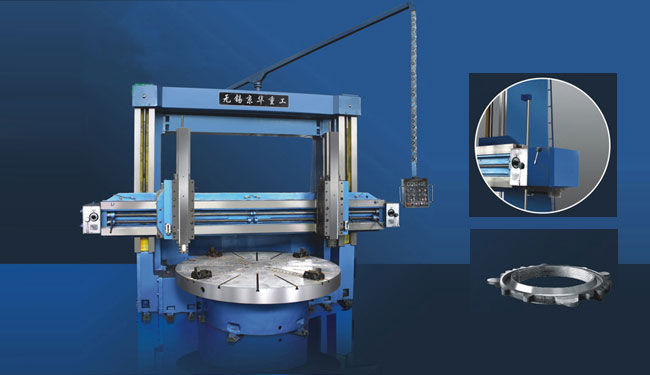

CQ5240E双柱立式车床

产品特点
  • 1、本系列机床为通用型双柱立车,通过扩大加工范围,获得了很高的性价比,可广泛应用于电机、水轮机、航空、矿山等行业的粗精加工,其中加工高度3200mm、3500mm款被广泛应用于风电轮毂的加工。

  • 2、机床主传动分为交流和直流两种,工作台分为滑动导轨、静压导轨供用户选用。

  • 3、主传动逻辑控制采用日本OMRON可编程序控制PC控制,可靠性好。

  • 4、进给系统为交流18级。

  • 5、可选配冷却装置、数显装置等附件。

  • 6、油箱外挂单独供油,并加有强冷装置,使得液压系统在恶劣条件下工作可靠,也延长了油质的使用寿命,降低了客户的使用成本。

  • 7、电器元件全部采用施奈德或西门子,工作台流量控制采用德国西德福流量发讯器。

  • 8、可选配车螺纹装置,可精确车削大直径大导程螺纹。

  • 9、本系列车床全部采用优质树脂砂铸件,经回火和时效,机床刚性和精度持久性好。


规格参数
参数名称
单位
C5231E H/W
CQ5235E H/W
CQ5240E H/W


最大车削直径
mm
3150
3500
4000


工作台直径
mm
2830
2830/3150
3150


最大工件高度H
mm
1600/2100/2600/3200
1600/2100/2600/3200
1600/2100/2600/3200


最大工件重量
t
10/16/25
10/16/25
10/16/25


右垂直刀架最大切削力
kn
35
35
35


左垂直刀架最大切削力
kn
30
30
30


总切削力
kn
63
63
63


工作台最大扭矩
kn.m
63
63
63


工作台转速级数

16
14
14


工作台转速范围
r/min
2-63
2-40
2-40


垂直刀架搬度极限
度°
±30
±30
±30


刀架进给量范围(18级)
mm/min
0.25-90
0.25-90
0.25-90


横梁行程
mm
1250/1750/2250/2850
1250/1750/2250/2850
1250/1750/2250/2850


横梁移动速度
mm/min
350
350
350


右垂直刀架垂直行程
mm
1000/1250
1000/1250
1000/1250


右垂直刀架水平行程
mm
1725
1900
2200


左垂直刀架垂直行程
mm
1000/1250
1000/1250
1000/1250


左垂直刀架水平行程
mm
1725
1900
2200


刀架快速移动速度
mm/min
1560
1560
1560


刀杆截面尺寸(宽*高)
mm
40*50
40*50
40*50


主电动机功率
Kw
55
55
55


机床外形尺寸(长*宽*高)
cm
570*440*435
工作高度为160
610*440*435
工作高度为160
678*440*435
工作高度为160


机床重量
t
42
45
48


备注
刀架可选装国产或进口数显
技术参数左边第一列数值为标准型产品
