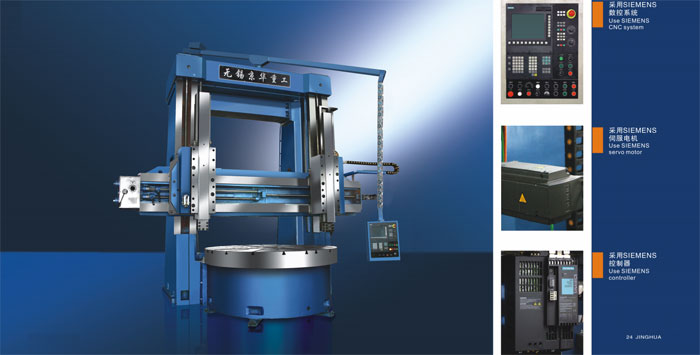

CJK52系列经济型数控双柱

产品特点
  • 1、高通用性高效率,能加工曲面、锥面和螺纹(选配功能)。

  • 2、大直径滚珠丝杆、P4级专用丝杆支承轴承、进口联轴器、电子手轮、电柜配有空调器、定量润滑泵自动润滑、施耐德电器。

  • 3、用户可自选FANUC/SIEMENS/广数/华中数控等系统。

  • 4、主传动可选择机械16级变速或交流变频组合机械四级变速。

  • 5、CJKQ5235以上机床配有独立外置油箱。

  • 6、某些机型主轴可选装编码器,以实现螺纹车削功能。

规格参数
参数名称
单位
CJK5225E H/W
CJK5231E
CJKQ5235E H/W
CJKQ5240E H/W
最大车削直径
mm
2500
3150
3500
4000
工作台直径
mm
2250
2830
2830/3150
3150
最大工件高度H
mm
1600/2100/
2600
1600/2100/
2600/3200
1600/2100/
2600/3200
1600/2100/
2600/3200
最大工件重量
t
10/16
10/16/25
10/16/25
10/16/25
右垂直刀架最大切削力
kn
35
35
35
35
左垂直刀架最大切削力
kn
30
30
30
30
总切削力
kn
63
63
63
63
工作台最大扭矩
kn.m
63
63
63
63
工作台转速级数

16
16
14
14
工作台转速范围
r/min
2-63
2-63
2-40
2-40
垂直刀架搬度极限

±30
±30
±30
±30
普通刀架进给量范围(18级)
mm/min
0.25-90
0.25-90
0.25-90
0.25-90
数控刀架进给量范围(无级)
mm/min
0.1-500
0.1-500
0.1-500
0.1-500
横梁行程
mm
250/1750/2250
1250/1750/
2250/2850
1250/1750/
2250/2850
1250/1750/
2250/2850
横梁移动速度
mm/min
350
350
350
350
右垂直刀架垂直行程
mm
1000/1250
1000/1250
1000/1250
1000/1250
右垂直刀架水平行程
mm
1400
1725
1900
2200
左垂直刀架垂直行程
mm
1000/1250
1000/1250
1000/1250
1000/1250
左垂直刀架水平行程
mm
1400
1725
1900
2200
普通刀架快速移动速度
mm/min
1560
1560
1560
1560
数控刀架快速移动速度
mm/min
3000
3000
3000
3000
刀杆截面尺寸(宽*高)
mm
40*50
40*50
40*50
40*50
主电动机功率
Kw
55
55
55
55
数控系统
FANUC/SIEMENS/广数/华中数控
手持脉冲发生器
日本东测 TOSOKU
机床外形尺寸
(长*宽*高)
cm
505*440*435
工作高度为160
570*440*435
工作高度为160
610*440*435
工作高度为160
678*440*435
工作高度为160
机床重量
t
32
42
45
48
备注
主电机可选择普通,变频,直流或交流伺服
要配置主轴编码器时主电机必须是变频以上配置
技术参数左边第一列数值为标准型产品

参数名称
单位
CJKA5240
CJKA5245
CJKA5250
CJKAQ5260

最大车削直径
mm
4000
4500
5000
6000

工作台直径
mm
3600
3800
4200
4500

最大工件高度H
mm
2100/2600/
3200/3500
2100/2600/
3200/3500
2100/2600/
3200/3500
2100/2600/
3200/3500

最大工件重量
t
25/32
25/32
25/32
25/40

右垂直刀架最大切削力
kn
35
35
35
35

左垂直刀架最大切削力
kn
30
30
30
30

总切削力
kn.m
63
63
63
63

工作台最大扭矩
kn.m
100
100
100
100

工作台转速范围(16级)
r/min
1.25-40
1.25-40
1.25-40
1-32

垂直刀架搬度极限

±30
±30
±30
±30

普通刀架进给量范围(18级)
mm/min
0.25-90
0.25-90
0.25-90
0.25-90

数控刀架进给量范围(18级)
mm/min
0.1-500
0.1-500
0.1-500
0.1-500

横梁行程
mm
1750/2250/
2850/3150
1750/2250/
2850/3150
1750/2250/
2850/3150
1750/2250/
2850/3150

横梁移动速度
mm/min
300
300
300
300

右垂直刀架垂直行程
mm
1000/1250/1400
1000/1250/1400
1000/1250/1400
1000/1250/1400

右垂直刀架水平行程
mm
2200
2450
2700
3200

左垂直刀架垂直行程
mm
1000/1250/1400
1000/1250/1400
1000/1250/1400
1000/1250/1400

左垂直刀架水平行程
mm
2200
2450
2700
3200

普通刀架快速移动速度
mm/min
1560
1560
1560
1560

数控刀架快速移动速度
mm/min
3000
3000
3000
3000

刀杆截面尺寸(宽*高)
mm
40*50
40*50
40*50
40*50

主电动机功率
Kw
55
55
55
55

数控系统
FANUC/SIEMENS/广数/华中数控
手持脉冲发生器
日本东测 TOSOKU
机床外形尺寸(长*宽*高)
cm
678*540*490
工作高度为210
728*540*490
工作高度为210
778*540*490
工作高度为210
880*540*490
工作高度为210

机床重量
t
58
62
70
80

备注
1、技术参数左边第一列数值为标准型产品
2、主电机可选择普通,变频,直流或交流伺服
3、要配置主轴编码器时主电机必须是变频以上配置
