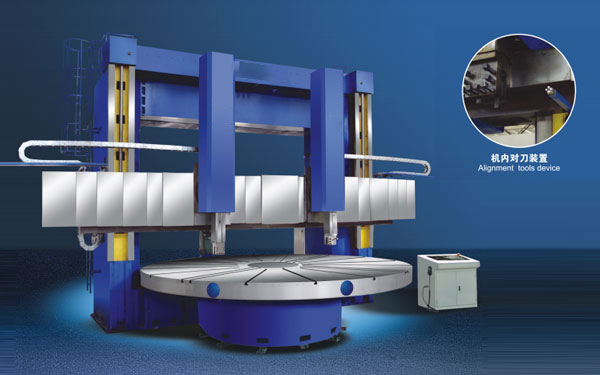

CK5263-GKQ5280

  • 1、高刚性的龙门框架结构,大截面的立柱及横梁,箱形结构,优化布筋,所有大件经有限元分析,确保受力状况下的刚性。

  • 2、CK5263依然采用整体龙门框架结构,CKQ5280采用工作台底座与立柱分体结构,通过基本水平调整保证机床几何精度。

  • 3、热对称结构工作台及底座,恒流静压工作台导轨,外置大容量油箱,油温恒温控制以减少工作台热变形及工作稳定性。

  • 4、主传动采用二档或四档机械变速,用户可自由选配交流变频、交流伺服或直流伺服电机。

  • 5、可选配主轴编码器以车削螺纹。

  • 6、多种规格工作台承载供用户选择,方便用户以最小的投入买到适合的机床。

  • 7、标配对刀仪方便大型工件加工,可选配磨削主轴。

  • 8、多种刀架截面及型式供用户选择。



规格参数

参数名称

单位

CK5263 H/W

CKQ5280 H/W

最大车削直径

mm

6300

8000

工作台直径

mm

5700

7000

最大工件高度H

mm

2500/3150/4000

2500/3150/4000

最大工件重量

t

50/63

63/80/100

右垂直刀架最大切削力

kn

40/50

40/50

左垂直刀架最大切削力

kn

35/40

35/40

总切削力

kn

80/100

80/100

工作台最大扭矩

kn.m

125

160/200

工作台转速范围(2/4级)

r/min

1.0-32

0.63-20

垂直刀架搬度极限

度°

±30

±30

数控垂直刀架进给量级数

级Step

无级stepless

无级stepless

数控刀架进给量范围

mm/min

0.1-500

0.1-500

普通刀架进给量范围

mm/min

0.1-500

0.1-500

横梁行程

mm

2100/2750/3600

2100/2750/3600

横梁移动速度

mm/min

350

350

右垂直刀架垂直行程

mm

1600

1600/2000

右垂直刀架水平行程

mm

3415

4265

左垂直刀架垂直行程

mm

1600

1600

左垂直刀架水平行程

mm

3415

4265

普通刀架快移速度

mm/min

3000

3000

数控刀架快移速度

mm/min

3000

3000

刀杆截面尺寸(宽*高)

mm

50*50

50*50

主电动机功率

Kw

90/110

110/125

滑枕截面

mm

240*240/280*280

240*240/280*280

数控系统

FANUC/SIEMENS/广数/华中数控

电子手轮

日本东测TOSOKU

机床外形尺寸(长*宽*高)

cm

1496*750*821
工作高度为250

1720*850*821
工作高度为250

机床重量

t

125

180

备注

1、主电机可选择普通,变频,直流或交流伺服
2、技术参数中有多项选择的排第一个的为标准配置
